Schaudt EBL 211 Motokaravan Kontrol Paneli Seti

Schaudt EBL 211 Motokaravan Enerji Yönetim ve Kontrol Seti

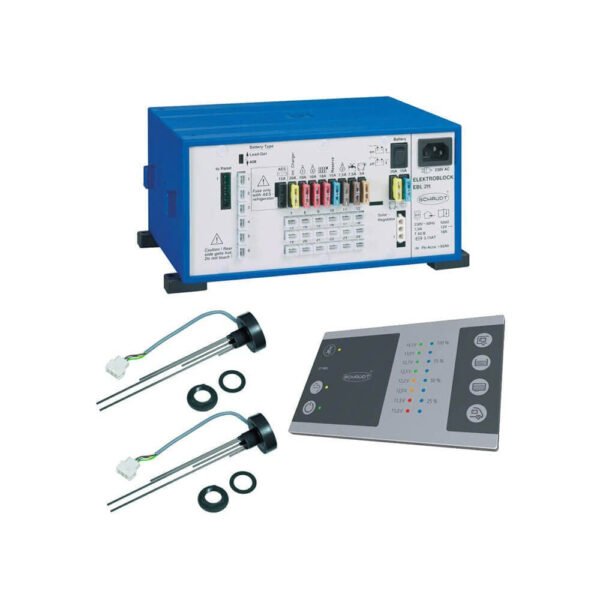

Bu kapsamlı set; akıllı şarj modülü içeren EBL 211 Elektroblok, modern tasarımlı LT 453 Kontrol Paneli ve iki adet M400 Tank Probundan oluşur. Sistem, 12V devrelerin tamamını koordine ederken, akülerin sağlığını korumak için gelişmiş izleme algoritmaları kullanır.

Sistem Bileşenleri ve Öne Çıkan Özellikler

1. Elektroblok EBL 211 (Merkezi Dağıtım ve Şarj Ünitesi)

• Entegre Şarj Modülü: 6 hücreli Kurşun-Jel ve AGM aküleri (minimum 55Ah) ideal voltaj eğrileriyle şarj eder.

• Akıllı Röle Sistemi: İki durumlu 12V ana şalter rölesi ile enerji verimliliği sağlar.

• Kış Koruması: Akü kesme anahtarı sayesinde, karavanın kullanılmadığı kış dönemlerinde akülerin deşarj olmasını önler.

• Genişletilebilirlik: Schaudt LR (M) 1218 Güneş Enerjisi Regülatörü için hazır bağlantı portuna sahiptir.

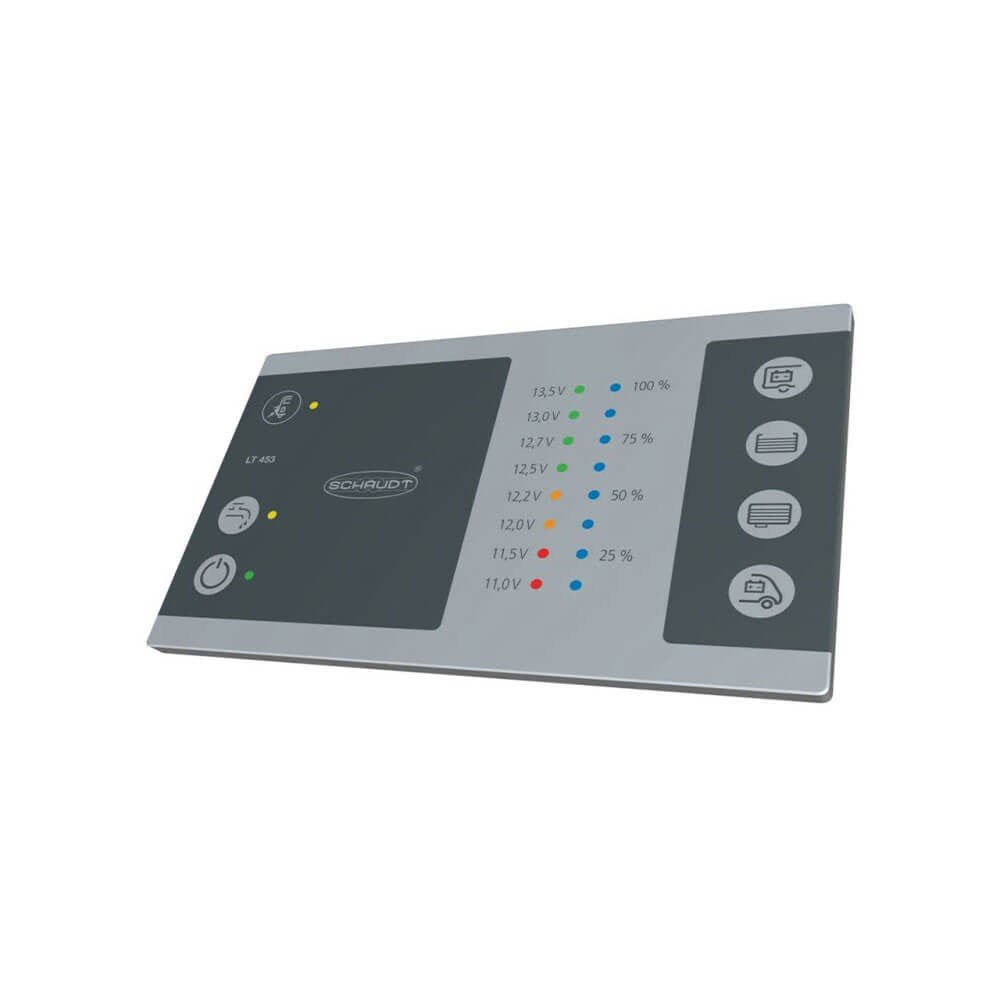

2. Kontrol Paneli LT 453 (Kullanıcı Arayüzü)

• Görsel İzleme: Tüm veriler net LED diyotlar üzerinden takip edilir.

• Çift Akü Takibi: Yaşam aküsü ve marş aküsü için 8 kademeli hassas voltaj göstergesi sunar.

• Güvenlik Alarmları: Akü voltajı kritik seviyeye düştüğünde görsel alarm vererek kullanıcıyı uyarır.

• Depo ve Pompa Kontrolü: İki farklı depo için 4 kademeli seviye göstergesi ve ışıklı pompa kontrol anahtarı içerir.

• Şebeke Kontrolü: Karavan 230V dış beslemeye bağlandığında panel üzerinden bildirim verir.

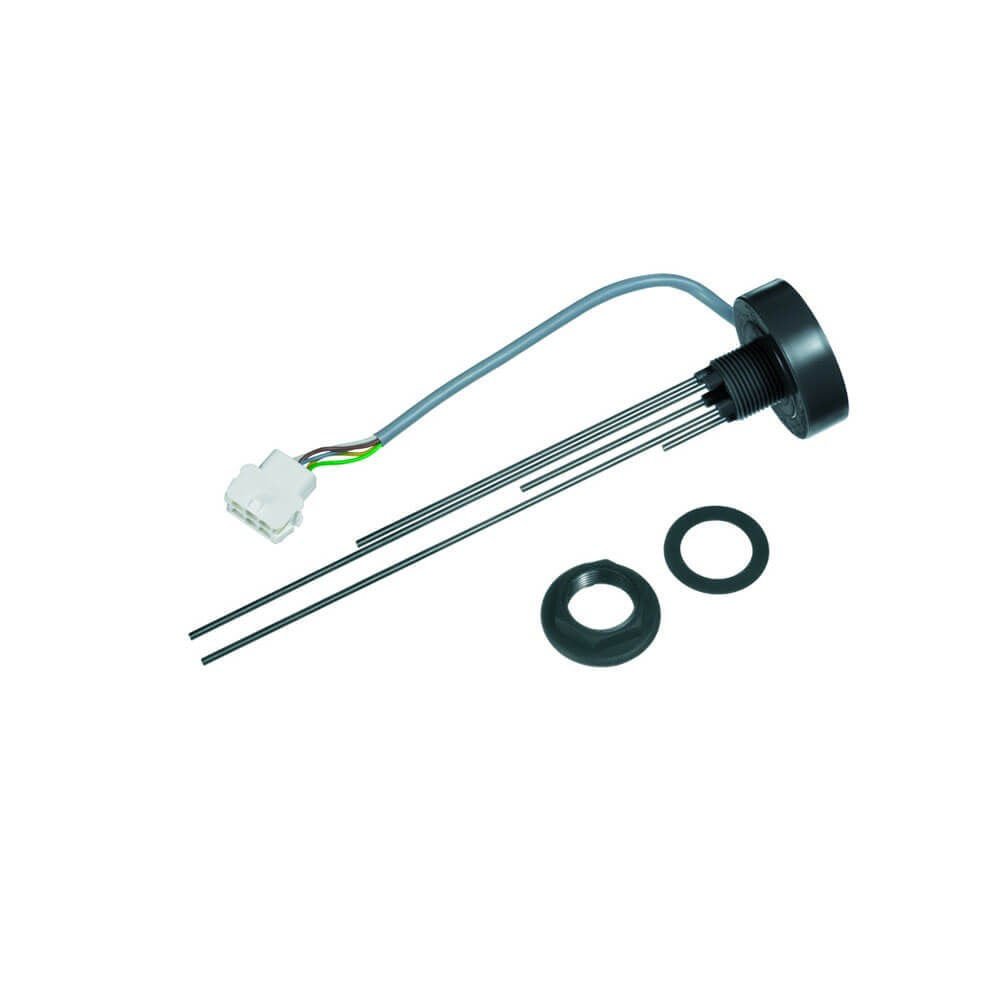

3. Tank Probları M400 (Hassas Ölçüm)

• Üniversal Kullanım: Hem tatlı su hem de atık su depoları için uygundur.

• Ayarlanabilir Yapı: 150 mm ile 400 mm arasındaki depo yüksekliklerine göre prob çubukları kesilerek ayarlanabilir.

Teknik Özellikler Tablosu

🛠️ Profesyonel Kurulum ve Montaj Notları

Önemli Uyarı: Sistemin sağlıklı çalışması ve devreye alınabilmesi için ana konnektör üzerindeki 1, 2, 5, 6, 19 ve 21 numaralı pinlerin mutlaka doğru şekilde bağlanmış olması gerekmektedir.

• Kablo Kesitleri: EBL ünitesi ile aküler arasındaki ana besleme hatlarında, yüksek akım taşıma kapasitesi nedeniyle mesafe fark etmeksizin kalın kesitli kablo kullanılması (ve uygun sigortalama) hayati önem taşır.

• Prob Montajı: M400 problarını depoya üstten monte ederken, sızdırmazlık contalarının tam oturduğundan emin olun. Prob boylarını keserken deponun en alt seviyesine değmeyecek şekilde (yaklaşık 1-2 cm boşluk bırakarak) ayarlayın.

• Havalandırma: EBL ünitesini monte ettiğiniz alanın (koltuk altı veya dolap içi), şarj modülünün ısınma yapmaması için hava sirkülasyonuna sahip olduğundan emin olun.

💡 Neden Schaudt EBL 211 Tercih Edilmeli?

Schaudt, Avrupa karavan endüstrisinde (Hymer, Dethleffs gibi dev markalar) standart kabul edilen bir markadır. Bu set, parça parça toplanan sistemlerin aksine tüm bileşenlerin birbiriyle mükemmel uyum içinde (CAN-bus mantığına yakın bir kararlılıkla) çalışmasını garanti eder. Tek bir merkezden hem şarjı yönetip hem de tüm verileri izleyebilmek, karavan içindeki kablo karmaşasını azaltır ve olası arıza tespitlerini son derece kolaylaştırır.
